JDAsim Dokumentation
Beschreibung der integrierten Funktionen und Operatoren

Modellelemente

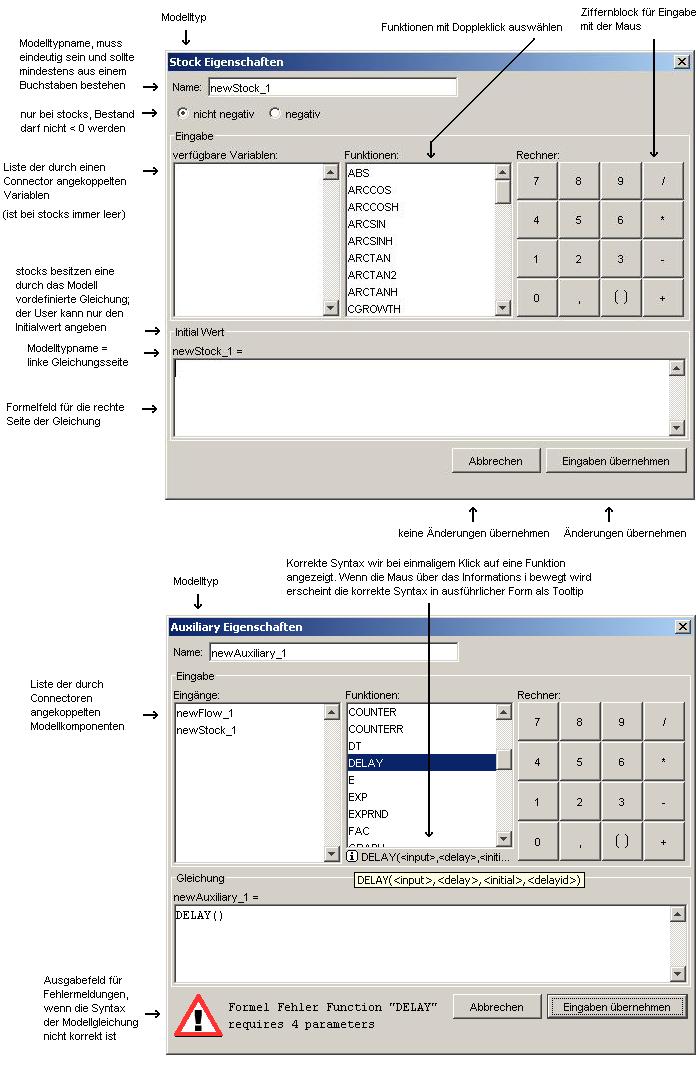

Durch einen Doppelklick auf die Fragezeichenflächen der Objekte kann das Modellgleichungseigenschaftenfenster aufgerufen werden.


Modellgleichungseditor

Funktionen

Durch einen Doppelklick auf die Fragezeichenflächen der Objekte kann das Modellgleichungseigenschaftenfenster aufgerufen werden.

ABS    CGROWTH    EXP    MEAN    RAMP    TAN
ARCCOS COS EXPRND MIN RANDOM TANH
ARCCOSH COSH FAC MOD ROUND TIME
ARCSIN COUNTER GRAPH NORMAL SIN
ARCSINH COUNTERR IF PCT SINH
ARCTAN DELAY LOG10 PI SQRT
ARCTAN2 DT LOGN POISSON STEP
ARCTANH E MAX PULSE SUM


ABS(<expression>)
Mit ABS() kann man sich von einer bestimmten Zahl den Absolutwert (=positiver Wert) zurückgeben lassen.

ARCCOS(<expression>)
Mit ARCCOS() kann man sich den Arcuscosinus-Wert zu <expression> im Bogenmaß zurückgeben lassen. Der Wert <expression> sollte zwischen -1.0 und 1.0 liegen.

ARCCOSH(<expression>)
Mit ARCCOSH() kann man sich den hyperbolischen Arcuscosinus-Wert zu <expression> im Bogenmaß zurückgeben lassen.

ARCSIN(<expression>)
Mit ARCSIN() kann man sich den Arcussinus-Wert zu <expression> im Bogenmaß zurückgeben lassen. Der Wert <expression> sollte zwischen -1.0 und 1.0 liegen.

ARCSINH(<expression>)
Mit ARCSINH() kann man sich den hyperbolischen Arcussinus-Wert zu <expression> im Bogenmaß zurückgeben lassen.

ARCTAN(<expression>)
Mit ARCTAN() kann man sich den Arcustangens-Wert zu <expression> im Bogenmaß zurückgeben lassen.

ARCTAN2(<expression>, <expression>)
Mit ARCTAN2() kann man sich den Arcustangens-Wert der Parameter x und y zurückgeben lassen. Dabei wird das Vorzeichen beider Parameter ausgewertet und so der Quadrant des Ergebnisses bestimmt. Entspricht den Polarkoordinaten (r, theta).

ARCTANH(<expression>)
Mit ARCTANH() kann man sich den hyperbolischen Arcustangens-Wert zu <expression> im Bogenmaß zurückgeben lassen.

CGROWTH(<percentage>)
Diese Funktion wird oftmals eingesetzt, um einen Stock um einen bestimmten Prozentsatz <percentage> pro Zeiteinheit wachsen zu lassen. Das Wachstum ist dabei unabhängig von der verwendeten Simulationsschrittweite dt.

COS(<radians>)
Mit COS() kann man sich den Cosinus-Wert im Radianten zurückgeben lassen.

COSH(<expression>)
Mit COSH() kann man sich den hyperbolischen Cosinus-Wert im Radianten zurückgeben lassen.

COUNTER(<start>,<end>)
Eine Zählfunktion, die in Bezug auf logische Funktionen oder sich wiederholende lineare Funktionen verwendet werden kann. Die Funktion beginnt mit dem Inkrementieren immer zum Simulationszeitpunkt 0. Die Inkrementierungsschrittweite ist dabei von der Simulationsschrittweite dt abhängig. Der <start>-Wert enthält den Anfangszählwert und der <end>-Wert den Zielwert. Nachdem der Zielwert erreicht wurde, beginnt die Funktion erneut vom <start>-Wert aus zu inkrementieren.

COUNTERR(<start>,<end>,<initialvalue>)
COUNTERR ist eine Mischung aus der Zählfunktion COUNTER, der RAMP-Funktion und der STEP-Funktion, mit dem Unterschied, dass es sich dabei um keine sich wiederholende Funktion wie bei der COUNTER-Funktion handelt. Der Wert <start> gibt in diesem Fall den Startzeitpunkt und der Wert <end> den Endzeitpunkt der Funktion an. Die Funktion beginnt mit dem Inkrementieren immer zum Simulationszeitpunkt <start> und addiert den aktuellen Inkrementierungswert zu dem mit <initialvalue> spezifizierten Wert. Die Inkrementierungsschrittweite ist dabei von der Simulationsschrittweite dt abhängig. Hat die Funktion den Endzeitpunkt <end> erreicht, gibt sie erneut, genau wie vor dem Startzeitpunkt <start>, den Wert 0 zurück.

DELAY(<input>,<delay>,<initial>,<delayid>)
DELAY gibt den um die Zeit <delay> verzögerten <input> zurück. Bis <delay> abgelaufen ist, wird der <initial>-Wert zurückgegeben. Jeder DELAY muss eine eindeutige <delayid> besitzen. Zur Berechnung der Verzögerung werden stets die aktuelle Simulationszeit und die Simulationsdauer benötigt. Diese Funktion ist wichtig für Größen, die erst nach einer bestimmten Verzögerung wirksam werden. Dies ist z.B. die Inkubationszeit bei einer Epidemie.

DT
Gibt die Simulationsschrittweite dt zurück, die in den Simulationsparametern festgelegt wurde

E
Gibt die Eulerscher Zahl e zurück (e = 2.7183...).

EXP(<expression>)
Mit exp() wird die Eulerscher Zahl e mit der übergebenen Zahl <expression> potenziert. Dabei ist die Eulerscher Zahl e=2.7183.

EXPRND(<lambda>,<seed>)
Mit EXPRND() erhält man exponentialverteilte Zufallszahlen mit lambda als Mittelwert und einem seed als eindeutige ID. Ein seed verändert den Zustand eines Zufallszahlengenerators so, dass stets die gleiche Folge von Zufallszahlen, abhängig vom Wert des seed (long value), erzeugt wird. Dadurch können die Ergebnisse aus verschiedenen Simulationsläufen besser miteinander verglichen werden. Die exponential Verteilung wird oftmal benutzt um eine konstanten Fehlerrate zu simulieren

FAC(<positive integer>)
Gibt die Fakultät für eine positive ganze Zahl zurück

GRAPH(<double>,<double>,<double>,<double>,...,<input>)
Viele Simulationsaufgaben lassen sich nur mit nichtlinearen Funktionen realisieren. Die GRAPH-Funktion ist ein mächtiges Mittel, um eigene, abschnittsweise definierte Funktionen in das Simulationsprogramm einzufügen. Dabei entsprechen die Parameter <double, double> jeweils Koordinatenpaaren der Form <x,y>. Es können beliebig viele davon eingegeben werden. Sie müssen in Bezug auf die Reihenfolge der x-Werte dabei in aufsteigender Form geordnet sein. Das bedeutet, die Funktion GRAPH(<x1>,<y1>,<x2>,<y2>,...,<input>) muss entsprechend x1 < x2 < xn geordnet sein. Die Eingabefunktion input sollte sich variabel verhalten, um das gewünschte Mapping durchführen zu können. Es werden mindestens 5 Parameter benötigt. Der erste Parameter muss immer der 0-Punkt der gedachten x-Achse sein.

IF (<logicalexpression>, <returniftrue>, <returniffalse>)
Die IF() Funktion überprüft die logische Bedingung <logicalexpression> und gibt <returniftrue>, wenn die logische Bedingung wahr ist, und <returniffalse>, wenn sie falsch ist, zurück.

LOG10(<expression>)
Mit LOG10() kann man sich den Logarithmus (Logarithmus zur Basis 10) des Parameters <expression> zurückgeben lassen.

LOGN(<expression>)
Mit LOGN() kann man sich den natürlichen Logarithmus (zur Basis e=2.7183 - Eulerscher Zahl) des Parameters <expression> zurückgeben lassen.

MAX(<expression>,<expression>,...)
Mit MAX() kann man sich den größten Wert der übergebenen Argumente (1 bis n) zurückgeben lassen.

MEAN(<expression>,<expression>,...)
Berechnet das arithmetische Mittel aus den Argumenten 1 bis n

MIN(<expression>,<expression>,...)
Mit MIN() kann man sich den kleinsten Wert der übergebenen Argumente (1 bis n) zurückgeben lassen.

MOD(<expression>,<modulus>)
Berechnet den Modulus Wert zu einer <expression>

NORMAL(<mean>,<std>,<seed>)
Mit NORMAL() erhält man normalverteilte Zufallszahlen mit mean = Mittelwert, std = Standardabweichung und seed = eindeutige ID. Ein seed verändert den Zustand eines Zufallszahlengenerators so, dass stets die gleiche Folge von Zufallszahlen, abhängig vom Wert des seed (long value), erzeugt wird. Dadurch können die Ergebnisse aus verschiedenen Simulationsläufen besser miteinander verglichen werden.

PCT(<fraction>)
Gibt eine Zahl als Pozentsatz zurück. 0.1 --> 10%

PI
Mit PI kann man sich den Näherungswert der Kreiszahl Pi zurückgeben lassen. Dieser kann dann z.B. für Kreisberechnungen genutzt werden.

POISSON(<mu>,<seed>)
Mit POISSON() erhält man normalverteilte Zufallszahlen mit mu = Mittelwert und einem seed als eindeutige ID. Ein seed verändert den Zustand eines Zufallszahlengenerators so, dass stets die gleiche Folge von Zufallszahlen, abhängig vom Wert des seed (long value), erzeugt wird. Dadurch können die Ergebnisse aus verschiedenen Simulationsläufen besser miteinander verglichen werden. Die POISSON Verteilung wird verwendet um die Anzahl von Ereignissen in einem gegebenen Zeitintervall zu modellieren.

PULSE(<volume>,<first pulse>,<interval>)
Die PULSE-Funktion generiert in rhythmischen Intervallen <interval> Impulse der Höhe <volume>. Der Startzeitpunkt wird dabei durch <first pulse> festgelegt. Die Höhe kann auch eine Variable sein, so dass variabel hohe Impulse erzeugt werden. Diese Funktion kann zur Untersuchung des Schwingungsverhaltens von Systemen verwendet werden.

RAMP(<slope>,<time>)
Mit dieser Funktion kann man den verzögerten Einsatz einer linearen Funktion modellieren. Der Wert der Funktion ist gleich 0 bis zum Zeitpunkt <time>, danach steigt der Wert mit jedem Simulationsschritt dt mit der Steigung <slope> kontinuierlich linear an.

RANDOM(<min>,<max>,<seed>)
Mit RANDOM() erhält man gleichverteilte Zufallszahlen mit min, max als Intervallgrenzen und einem seed als eindeutige ID. Ein seed verändert den Zustand eines Zufallszahlengenerators so, dass stets die gleiche Folge von Zufallszahlen, abhängig vom Wert des seed (long value), erzeugt wird. Dadurch können die Ergebnisse aus verschiedenen Simulationsläufen besser miteinander verglichen werden. Wenn keine Intervallgrenzen und nur der seed angegeben werden, erhält man gleichverteilte Zufallszahlen zwischen 0 und 1.

ROUND(<expression>,<roc>)
Mit ROUND() wird eine Zahl <expression> auf- oder abgerundet.  Mit <roc> kann man die Nachkommastellen angeben, nach denen gerundet wird. Zulässige Werte sind  1,10,100,1000,10000 bis 10^n

SIN(<radians>)
Mit SIN() kann man sich den Sinuswert im Radianten zurückgeben lassen.

SINH(<expression>)
Mit SINH() kann man sich den hyperbolischen Sinuswert im Radianten zurückgeben lassen.

SQRT(<expression>)
Mit SQRT() kann man sich die Quadratwurzel des Wertes <expression> zurückgeben lassen.

STEP(<height>,<time>)
Die STEP-Funktion verhält sich ähnlich wie die PULSE-Funktion, mit dem Unterschied, dass die Höhe <height> zu einem bestimmten Zeitpunkt <time> erreicht wird und ab diesem Zeitpunkt beibehalten wird. Vor diesem Zeitpunkt gibt die Funktion immer den Wert 0 zurück.

SUM(<expression>,<expression>,...)
Mit SUM() können die Argumente 1 bis n aufsummiert werden.

TAN(<radians>)
Mit TAN() kann man sich den Tangenswert im Radianten zurückgeben lassen.

TANH(<expression>)
Mit TANH() kann man sich den hyperbolischen Tangenswert im Radianten zurückgeben lassen.

TIME()
Mit TIME() kann man sich die aktuelle Simulationszeit zurückgeben lassen



Operatoren

Operatorname


Operator

Power


^

Boolean Not


!

Unary Plus, Unary Minus


+x, -x

Modulus


%

Division


/

Multiplication


*

Addition, Subtraction


+, -

Less or Equal, More or Equal


<=, >=

Less Than, Greater Than


<, >

Not Equal, Equal


!=, ==

Boolean And


&&

Boolean Or


||
