JDAsim Dokumentation
Kurzbeschreibung

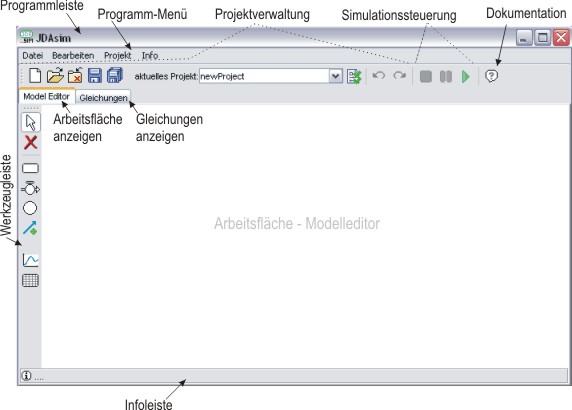

Programmelemente

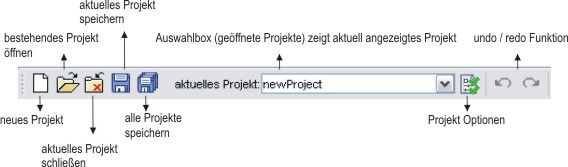

Projektverwaltung

Simulationssteuerung




Werkzeugleiste

Bedienung des Modelleditors

Der Modelleditor dient der Erstellung von System-Dynamics Flussdiagrammen. Das fertige Modell kann über die Simulationssteuerung simuliert werden. Die Ergebisse der Simulation werden in den vorhandenen Tabellen (als Werte) und Diagrammen (als Graph) dargestellt. Flussdiagramm-Elemente können aus der Werkzeugleiste ausgewählt werden und mit der Maus an jeder Stelle der Arbeitsfläche eingefügt werden (linke Maustaste). Sollen mehrere Objekte des gleichen Typs hintereinander eingefügt werden kann dies durch Drücken der "Shift"-Taste und mehrfache linke Mausklicks bewerkstelligt werden.

Objekte gleichen Typs können ausgerichtet werden. Ist ein Objekt markiert kann es über das Kontextmenü horizontal (h), vertikal (v) oder automatisch (b) am naheliegensten Objekt gleichen Typs ausgerichtet werden.

Die Eigenschaften der bereits vorhandenen Objekte können per Doppelklick oder Kontextmenü (rechte Maustaste) verändert werden.
Entfernt werden Objekte durch das X der Werkzeugleiste oder durch Markieren eines Objekts und Drücken der "Entf"-Taste.

Ein Modell ist bereit zur Simulation wenn alle nötigen Werte korrekt eingetragen wurden. Fehlende Werte werden durch ein "?" symbolisiert. Sind die Eigenschaften eines Objekts fehlerhaft wird das Symbol "!" angzeigt. Ein Hinweis wird auch in der Infoleiste angezeigt.

Wird die Simulation gestartet können bis zur Beendung oder dem Abbruch des Simulationslaufs keine Änderungen am Flussdiagramm vorgenommen werden.

Shortcuts

"Shift" - Mehrfaches Einfügen von Objekten

"Entf" - Löschen des aktiven / der markierten Objekte

"b" - Automatisches Ausrichten des aktiven Objekts

"h" - Horizontale Ausrichtung des aktiven Objekts

"v" - Vertikale Ausrichtung des aktiven Objekts
